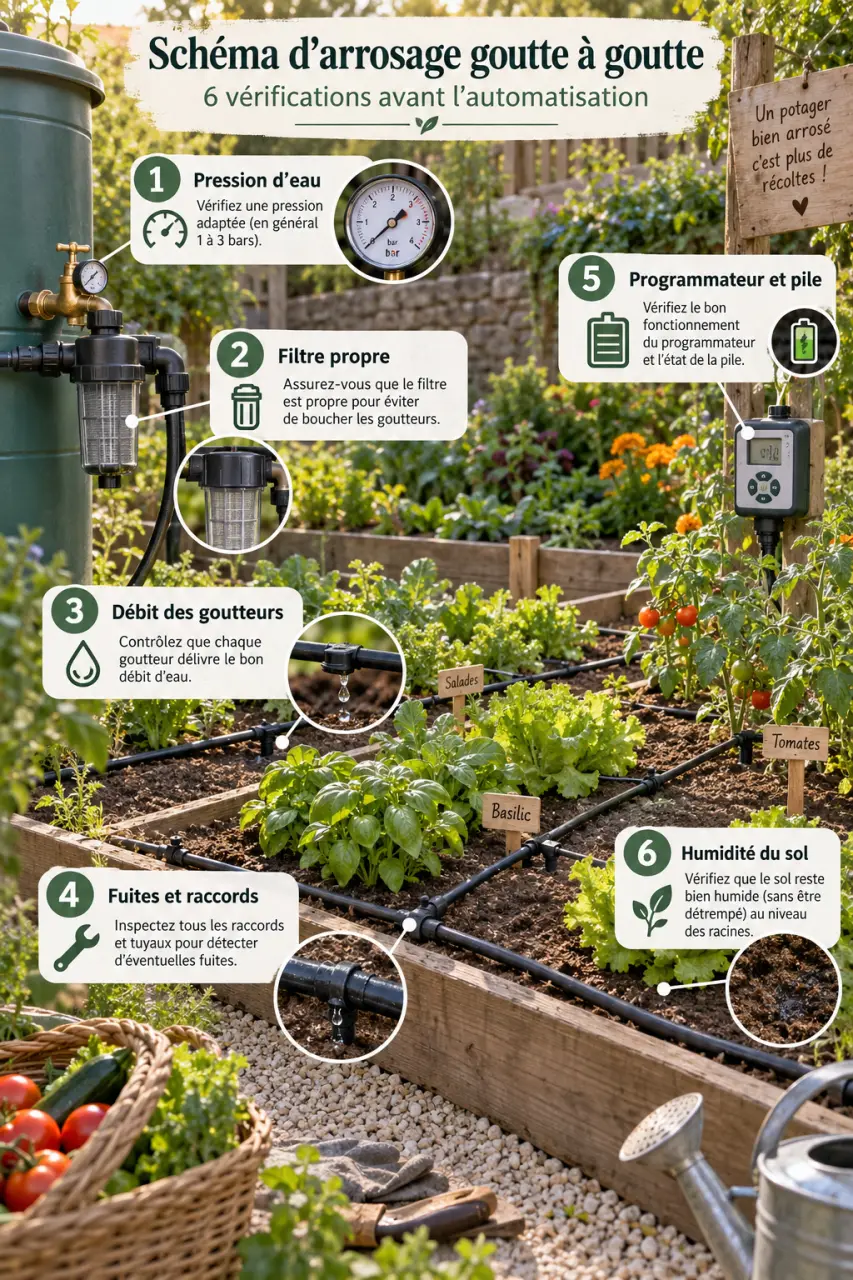

Schéma d’arrosage goutte à goutte : 6 vérifications avant l’automatisation
Schéma d’arrosage goutte à goutte : 6 vérifications avant l’automatisation
Un bon schéma d’arrosage automatique goutte à goutte ne consiste pas à relier un robinet à quelques tuyaux. Il sert à positionner les goutteurs, à vérifier le débit disponible et à automatiser l’installation sans fuite ni zone mal arrosée. Avant d’acheter un kit, dessinez le réseau : quelques mesures et un calcul simple évitent les principales erreurs de dimensionnement.
Commencer par un plan qui suit les besoins des plantes
Relevez les dimensions du potager, des massifs, des jardinières ou de la serre sur une feuille quadrillée. Indiquez le robinet, la cuve éventuelle, les allées, les plantations fixes et les rangs de légumes. Même approximatif, un plan à l’échelle permet de visualiser les longueurs de tuyau et le nombre de départs nécessaires.
Créer des zones cohérentes plutôt qu’un seul grand circuit
Regroupez les végétaux qui ont des besoins proches. Les tomates et les poivrons peuvent partager une zone, tandis que les aromatiques, les pots et les jardinières suivent des circuits distincts. Les plantes en bac sèchent plus vite qu’un rang de pleine terre et ne nécessitent donc pas forcément le même programme. Sur un terrain en pente, prévoyez une zone dédiée avec des goutteurs autocompensants.
Sur votre schéma, placez la tête de réseau près de l’arrivée d’eau, puis tracez le tuyau principal le long des cultures. Ajoutez les dérivations, les raccords en T, les bouchons de fin de ligne et les micro-tubes vers les pots. Pour rester lisible, faites apparaître les éléments dans cet ordre : robinet → programmateur → filtre → réducteur de pression → raccord de départ → tuyau principal → lignes de goutteurs.
Penser comme une orbite autour des racines
Le tuyau ne doit pas seulement suivre le trajet le plus pratique. Il doit distribuer l’eau dans la zone réellement explorée par les racines. Pour un plant isolé, placez le goutteur à quelques centimètres de la tige, jamais contre elle. Éloignez-le progressivement lorsque le plant grandit. Cette disposition limite l’humidité permanente au collet et évite d’arroser une portion de terre sans racines.
Choisir les goutteurs et les placer sur le schéma
Deux familles de goutteurs couvrent la plupart des installations. Les goutteurs intégrés sont directement inclus dans le tuyau, avec un espacement fixe de 20, 30 ou 50 cm. Ils conviennent aux haies, aux rangs réguliers et aux plantations homogènes. Les goutteurs rapportés se fixent sur un tuyau plein après perçage. Ils offrent davantage de souplesse pour les tomates espacées, les arbustes, les pots et les jardinières.
| Type de goutteur | Usage adapté | Point d’attention |
|---|---|---|
| Intégré | Rangs de légumes, haies, massifs réguliers | Espacement imposé de 20, 30 ou 50 cm |
| Rapporté | Plantes isolées, jardinières, pots | Pose avec une perforeuse adaptée |
| Turbulent | Terrain plat | Solution généralement plus économique |
| Autocompensant | Pente ou longue ligne | Débit plus régulier d’un bout à l’autre |
Notez sur le plan le débit de chaque émetteur, exprimé en litres par heure. Les goutteurs classiques se situent généralement entre 2 et 20 L/h. Un débit élevé n’améliore pas automatiquement l’arrosage : il doit correspondre à la capacité du sol à absorber l’eau. Dans une terre lourde ou argileuse, des apports plus lents ou fractionnés limitent le ruissellement.
Calculer le débit total avant de choisir le matériel
Le calcul du débit est la vérification centrale du schéma. Additionnez les débits de tous les émetteurs qui fonctionneront en même temps :
Débit total (L/h) = nombre de goutteurs × débit unitaire + nombre de micro-jets × débit unitaire.
Un exemple à reproduire sur son propre plan
Supposons que votre installation comporte 10 goutteurs de 4 L/h et 20 goutteurs de 2 L/h. Ils demandent 80 L/h : 10 × 4 = 40 L/h, puis 20 × 2 = 40 L/h. Ajoutez 10 micro-jets de 30 L/h, soit 300 L/h supplémentaires. Le réseau nécessite donc 380 L/h. Si le robinet ne fournit que 300 L/h, les émetteurs les plus éloignés manqueront d’eau. Réduisez alors les besoins simultanés ou séparez l’installation en plusieurs secteurs.
Pour mesurer le débit disponible, remplissez un récipient de volume connu et chronométrez le temps nécessaire, sans appareil raccordé. Convertissez ensuite le résultat en litres par heure. Gardez une marge : un débit théorique égal aux besoins ne compense ni les pertes de charge dans les tuyaux ni l’encrassement progressif du filtre.
Faire correspondre pression, diamètre et longueur de réseau
La pression et le débit sont liés, mais ils ne désignent pas la même chose. Le débit correspond au volume d’eau transporté, tandis que la pression pousse cette eau dans le réseau. Pour le goutte-à-goutte, la plage recommandée se situe entre 1 et 2,5 bars selon les équipements. Un robinet extérieur délivre couramment 2,5 à 3,5 bars. Un réducteur de pression protège donc les goutteurs et stabilise leur fonctionnement.
Pour une alimentation gravitaire, retenez cette équivalence : 1 bar correspond à 10 mètres de colonne d’eau. Une cuve placée un mètre plus haut ne fournit qu’une faible pression et ne suffit pas toujours à alimenter un réseau long. Une pompe de surface peut devenir nécessaire, sauf si le dénivelé est très important.
| Élément du réseau | Repère de choix |
|---|---|
| Micro-tube de 4 à 8 mm | Branchement court vers un pot ou un goutteur isolé |
| Tuyau de 4,6 mm | Petit circuit inférieur à 15 m |
| Tuyau de 13 mm | Circuit dépassant 15 m |
| PEBD de 16 mm | Jusqu’à environ 800 L/h |
| PEBD de 20 mm | Jusqu’à environ 1 500 L/h |
Au-delà de 50 m sur un même circuit, la sectorisation devient une solution prudente. Elle limite les pertes de pression et facilite les réglages. Placez aussi un filtre en tête de réseau, surtout avec une eau de pluie ou une eau chargée en particules. Nettoyez-le régulièrement et purgez les extrémités des lignes avant de remettre les bouchons.
Automatiser le schéma sans compliquer l’installation
Pour une seule zone, un programmateur à piles fixé au robinet suffit souvent. Il déclenche les arrosages aux jours et aux horaires choisis. Pour plusieurs zones, utilisez un programmateur multivoie ou un programmateur 24 V associé à des électrovannes. Chaque secteur reçoit alors l’eau à son tour, sans dépasser le débit disponible.
Tester le réseau avant de programmer les cycles
Installez d’abord le circuit à ciel ouvert, ouvrez l’eau et observez chaque raccord. Vérifiez que les goutteurs les plus éloignés délivrent une quantité comparable à ceux placés près de l’arrivée. Corrigez les plis, les raccords mal enfoncés et les lignes trop longues avant d’enterrer légèrement les tuyaux ou de les fixer avec des accroches.
Programmez ensuite les cycles selon la météo, le sol et les végétaux, plutôt qu’avec une durée identique toute l’année. En été, une base de 15 à 20 minutes tôt le matin ou en soirée peut servir de point de départ. Ajustez-la après avoir observé l’humidité de la terre sous le paillage. Un kit prêt à l’emploi simplifie l’achat pour un potager standard. Une sélection pièce par pièce reste préférable lorsque le plan comporte des pentes, de nombreux pots ou plusieurs secteurs.
